유도가열(Induction heating)의 이해/유도가열 전원장치(Induction Heater)

■ 유도가열이란?

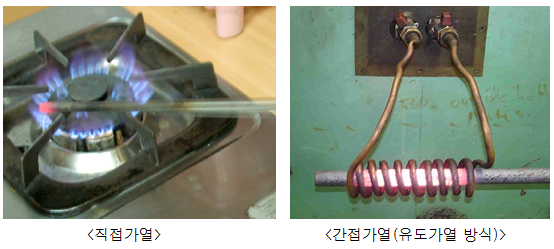

유도가열이란 직접적으로 가열하는 방식이 아닌 간접적으로 가열하는 형태로, 도체를 비접촉으로 가열하는 방식입니다.

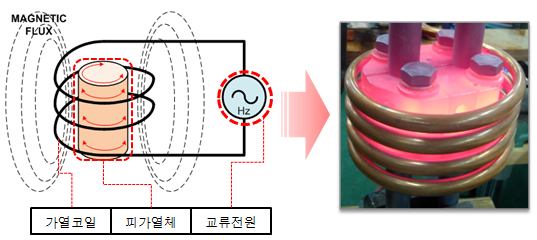

■ 유도가열 방식의 원리

교류전원을 가열코일에 전류를 흐르게 하면 자기장이 발생하여 피가열체 표면을 타고 2차 전류가 유도되어 금속의 저항성분에서 열이 발생하는 원리입니다. 피가열체가 스스로 가열되므로 유도가열이라고 합니다.

주파수가 높을수록 피가열체 표면에만 전류가 집중되는 현상이 심화되고 상대적인 효율이 좋아집니다. 피가열체는 금속(도체)이어야 가열 가능합니다.

■ 유도가열 전원장치 (Induction Heater)

전력을 제어하는 곳에는 전기 에너지를 공급하는 전원과 전기에너지를 소비하는 부하가 있습니다. 전력제어는 스위치를 이용하여 단속이 가능합니다.전원장치란 이 스위치를 적절하게 단속하여 원하는 형태의 전기에너지를 공급하는 장치를 의미합니다. 유도가열을 하기 위해선 앞서 설명했듯이 교류전원이 필요합니다. 따라서 유도가열 전원 장치는 50Hz나60Hz의 상용전원에서에너지를 공급받아 유도가열을 위한 고주파전원 (교류)으로 변환시키기므로 인버터라고도 합니다.(AC-DC-AC의 과정을 거침)

*인버터: 직류전원을 교류전원으로 변환시키는 장치
컨버터: 교류전원을 직류전원으로 변환시키는 장치

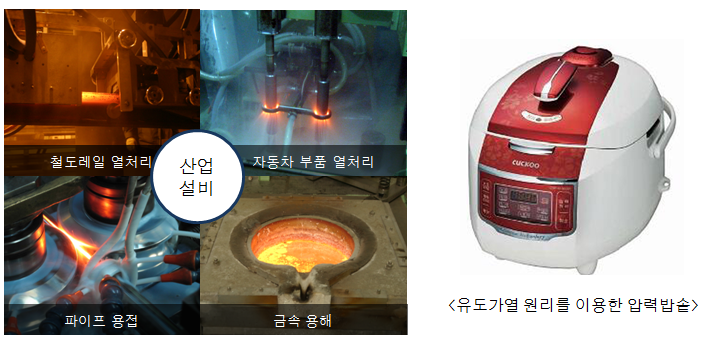

■ 유도가열 응용분야

유도가열은 다양한 응용분야에 사용됩니다. 산업용 설비(다양한 소재의 가열, 금속의 용해, 표면처리, 브레이징, 기계 부품의 열처리,)부터 가정용 유도가열(IH) 밥솥 등 응용분야는 무궁무진합니다.
